COMPACTAIR by ZILON ZPVP PE ZPVP 1500 PE

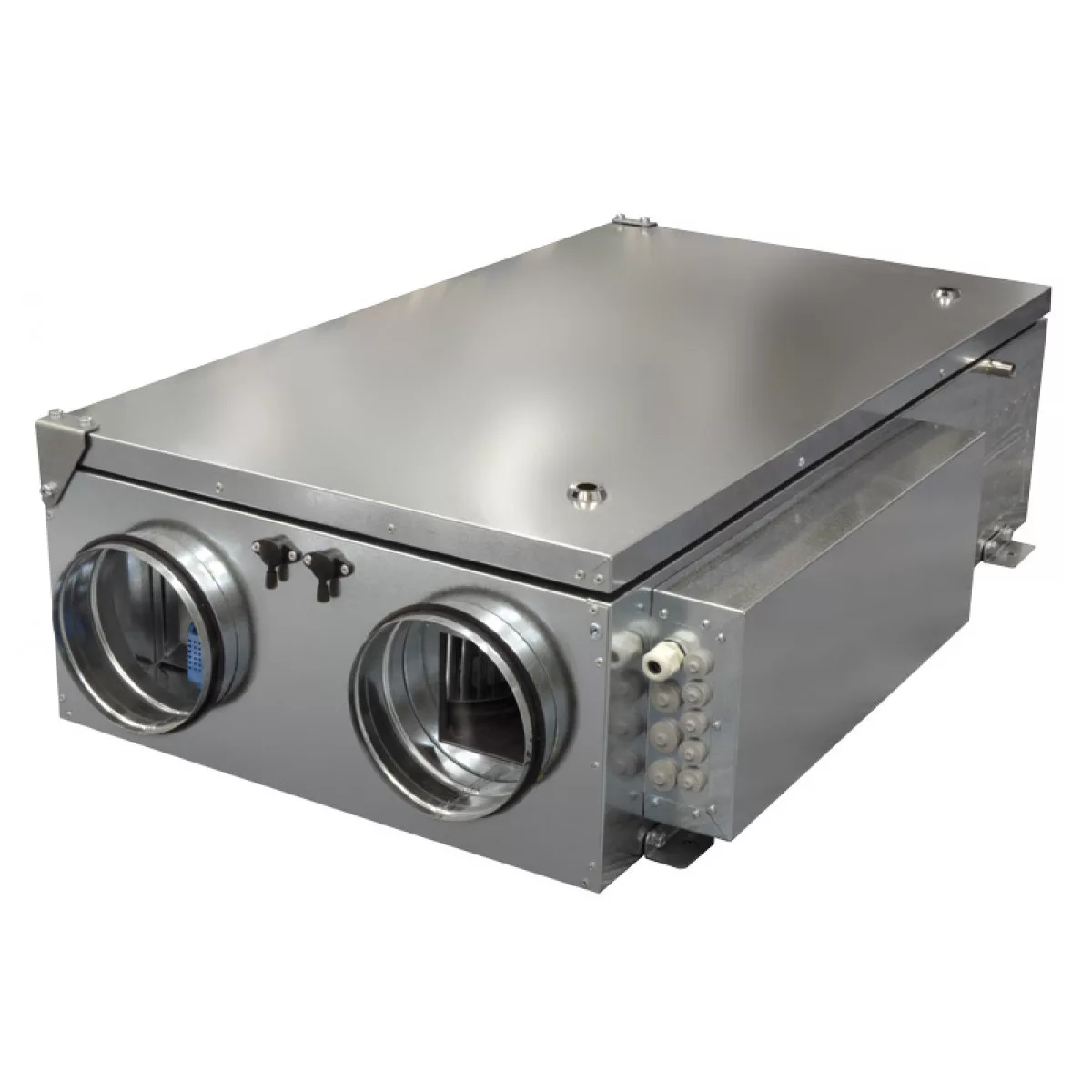

Установки серии ZPVP P представляют собой подвесную моноблочную компактную приточно-вытяжную установку с пластинчатым рекуператором и электрическим нагревателем (модели ZPVP PE) либо подготовленные для использования внешнего водяного нагревателя (модели ZPVP PW). Приточно-вытяжные установки серии ZPVP P предназначены для очистки, подогрева и подачи в помещения чистого подготовленного воздуха и могут применяться для вентиляции жилых, административных и производственных помещений.

Очистка приточного воздуха происходит при помощи карманного фильтра класса EU5. Подогрев воздуха осуществляется при помощи электрического нагревателя (модели ZPVP PE) либо опционального канального водяного нагревателя (модели ZPVP PW). Для уменьшения энергопотребления используется высокоэффективный пластинчатый рекуператор с эффективностью до 75%. В процессе работы вытяжной воздух, удаляемый из помещения, очищается и поступает на пластинчатый рекуператор, при помощи которого из вытяжного воздуха извлекается тепло и передается приточному воздуху.

Корпус выполнен из листовой оцинкованной стали. Звуко-теплоизоляция корпуса толщиной 25 или 50 мм из базальтовой минеральной ваты.

В установках серии ZPVP P используются высокопроизводительные вентиляторы с пониженным уровнем шума. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском.

Компактные приточно-вытяжные установки ZPVP P имеют встроенную систему автоматики, установленную и настроенную в заводских условиях.

Основные функции системы автоматики:
- Регулирование скорости вентиляторов
- Регулирование температуры приточного воздуха
- Двухуровневая защита от замерзания рекуператора
- Контроль аварийных ситуаций (пожарная сигнализация, загрязнение фильтров, термозащита нагревателей и т.п.)
- Контроль текущих параметров воздуха (температура и влажность уличного воздуха, температура приточного, вытяжного и выбрасываемого воздуха
- Управление приводами воздушных клапанов

Модели: ZPVP 450 PE, ZPVP 800 PE

Модели: ZPVP 1000 PE, ZPVP 1500 PE

PV – вентилятор приточного воздуха;
IV – вентилятор вытяжного воздуха;
PR – пластинчатый рекуператор;
KЕ – электрический нагреватель;
PE – подогреватель теплообменника;
PF – фильтр приточного воздуха;
IF – фильтр вытяжного воздуха;
TJ – датчик температуры приточного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
TE – датчик температуры вытяжного воздуха;
TL – датчик температуры приточного воздуха;
М – привод заслонки байпаса;
P – дифференциальный датчик давления на рекуператоре (при наличии байпаса).

Модели: ZPVP 450 PW, ZPVP 800 PW

Модели: ZPVP 1000 PW, ZPVP 1500 PW

PV – вентилятор приточного воздуха;
IV – вентилятор вытяжного воздуха;
PR – пластинчатый рекуператор;
ZWA – водяной нагреватель(в комплект поставки не входит);
PE – подогреватель теплообменника;
PF – фильтр приточного воздуха;
IF – фильтр вытяжного воздуха;
TJ – датчик температуры приточного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
TE – датчик температуры вытяжного воздуха;
TL – датчик температуры приточного воздуха;
М – привод заслонки байпаса;
P – дифференциальный датчик давления на рекуператоре (при наличии байпаса);
TV – накладной датчик температуры (устанавливается на обратный трубопровод);
T1 – Термостат защиты от обмерзания(устанавливается на водяной нагреватель).

Стандартно в комплекте с установкой:

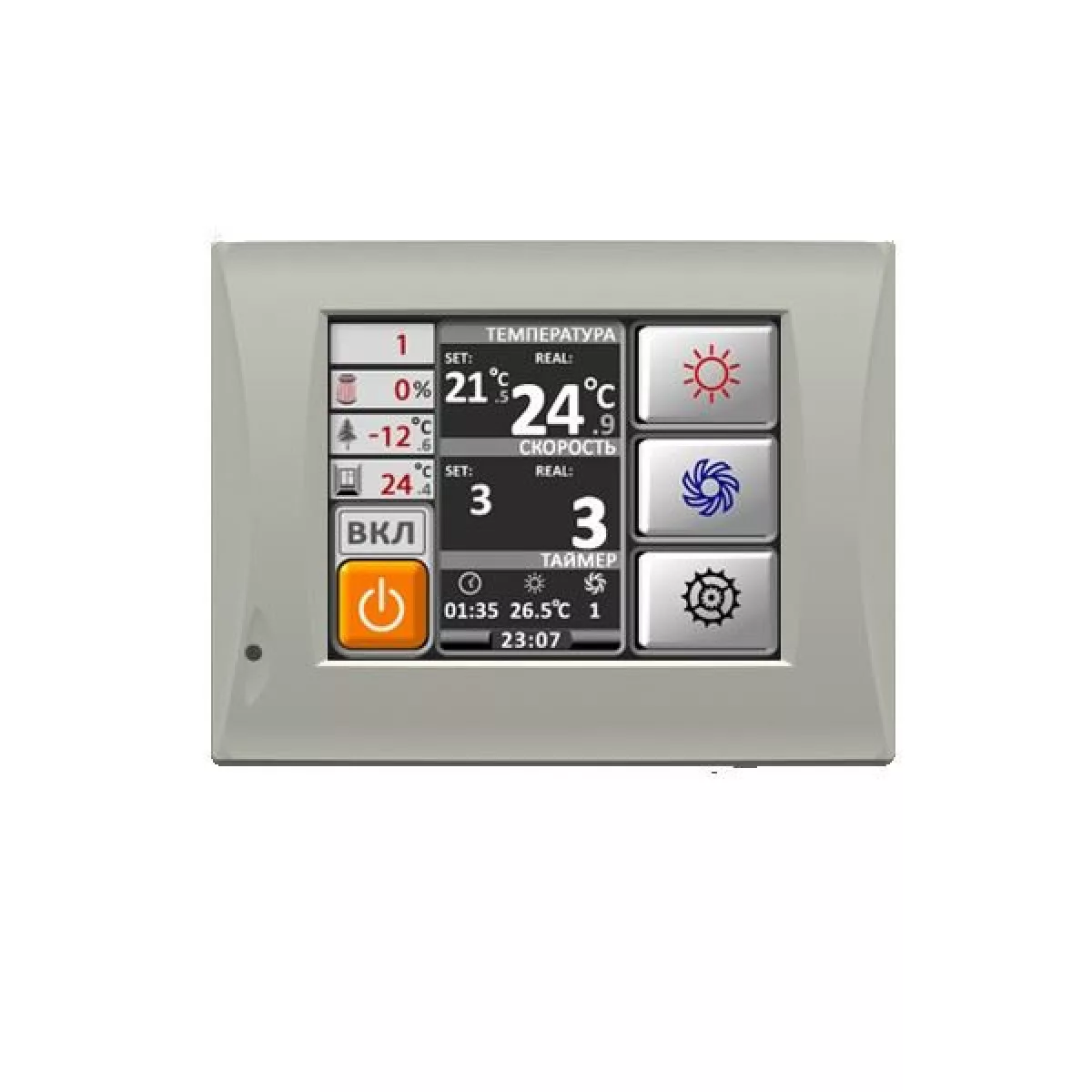

- Пульт дистанционного управления FLEX
- Канальные датчики температуры TE, TL, TJ, TA, датчик влажности DR, накладной датчик температуры TV (только для моделей HW)
- Капиллярный термостат TI (только для моделей HW)
- Реле перепада давления на рекуператоре (только для моделей с байпасом)

Внимание! Дифференциальные датчики давления на фильтрах поставляются отдельно.
